UNI-T UT622E — измеритель LCR/ESR c щупами Кельвина цифровой

Измеритель LCR/ESR с щупами Кельвина UNI-T UT622E разработан для точного измерения индуктивности, емкости и сопротивления. Прибор также способен измерять тангенс угла потерь, импеданс, а также ESR и EPR сопротивление компонентов.

Характеристики:

Мостовой RLC-тестер UT622E предназначен для измерения индуктивности, емкости и сопротивления. Помимо этого, прибор измеряет добротность, тангенс угла потерь, угол сдвига фаз, комплексное сопротивление (импеданс), а также эквивалентное последовательное (ESR) и параллельное (EPR) сопротивление компонентов.

Особенности:

• Измерение постоянного сопротивления (DSR)
• Максимальная скорость измерений: до 20 раз в секунду
• Доступные тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
• TFT-дисплей с высоким контрастом, широким углом обзора и диагональю 7,1 см, разрешение 320x240
• Белая подсветка дисплея с повышенной яркостью
• Максимальное количество отсчетов: 99 999
• Поддерживаемые параметры измерений: L/C/R/Z/D/Q/θ/ESR/DSR
• Режимы тестирования: последовательный и параллельный
• Диапазоны измерений:
  • L: 0,001 мкГн – 99,999 Гн
  • C: 0,001 пФ – 99,999 мФ
  • Z/R: 0,0001 Ом – 9,9999 МОм
  • ESR: 0,01 мОм – 999,99 Ом
  • D: 0,0001 – 9,9999
  • Q: 0,0001 – 99999
  • DCR: 0,1 Ом – 999,99 кОм
  • Тангенс угла потерь: -179,9° – 179,9°
• Погрешность измерений: до 0,1%
• Разрешение D/Q: 0,0001
• Автоматический и ручной выбор предела измерения
• Тестовые сигналы: 0,1 В, 0,3 В, 1 В (скв.)
• Выходной импеданс: 100 Ом
• Тестовые входы: для 3-терминального и 5-терминального тестирования
• Регулируемая скорость измерения: быстрая (20 замеров/сек), средняя (5 замеров/сек), медленная (2 замера/сек)
• Режим допуска для сортировки компонентов
• Диапазон допуска: 1% – 20%
• Световая индикация результата: зеленый светодиод (годен), красный светодиод (не годен)
• Интерфейс данных: mini-USB, протокол SCPI
• Функция проверки короткого замыкания/разомкнутой цепи
• Режимы фиксации данных и записи результатов
• Питание: литий-полимерный аккумулятор 3,7 В, 1800 мА*ч
• Низкое энергопотребление, длительная работа на одной зарядке (~8 часов)

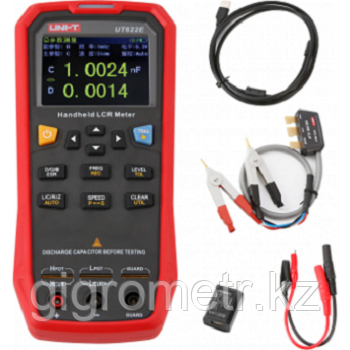

Комплект поставки:

• Измеритель RLC – UT622E
• Панель для короткого замыкания (UTR-001)
• Измерительные провода для четырехпроводного тестирования (UTR-L100k-H)
• USB-кабель для интерфейса
• Габариты прибора: 190 х 90 х 44 мм
• Вес: 380 г (вес с упаковкой: 600 г)
• Размеры упаковки: 235 х 220 х 65 мм
